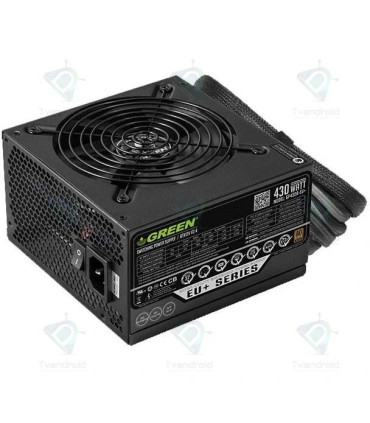

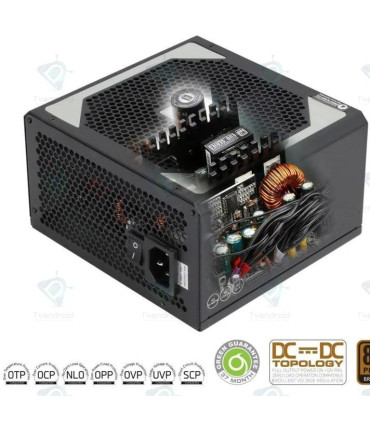

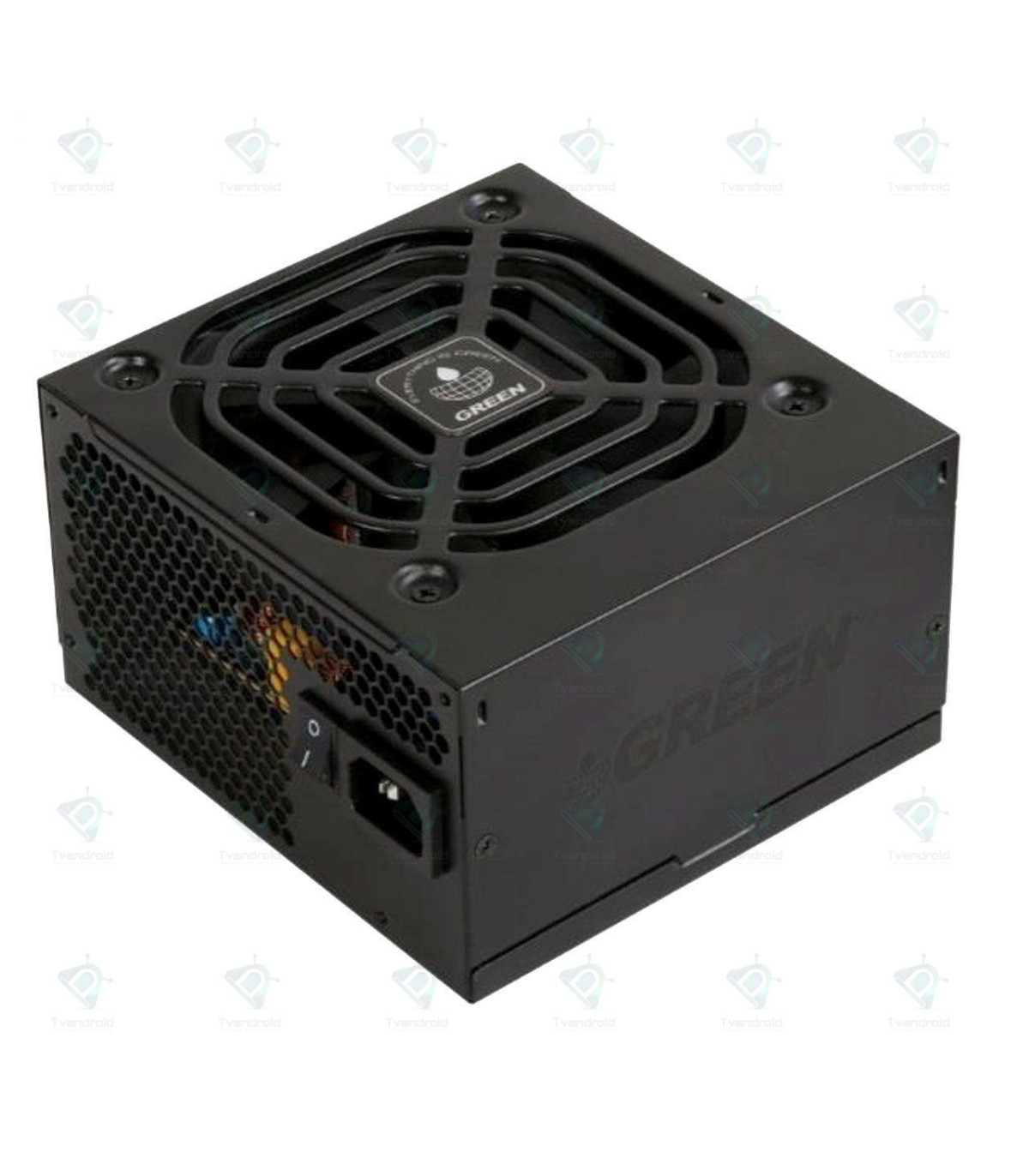

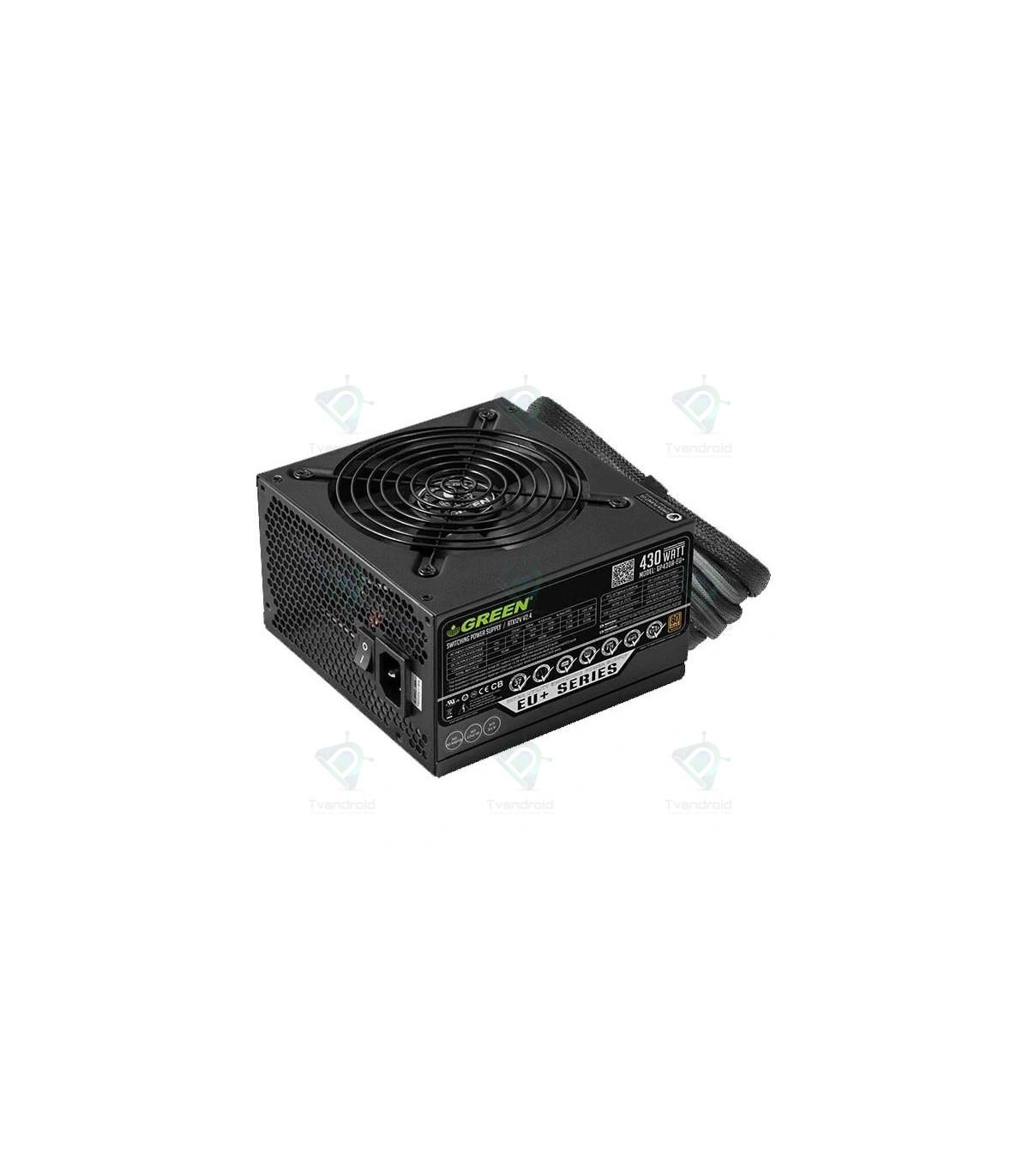

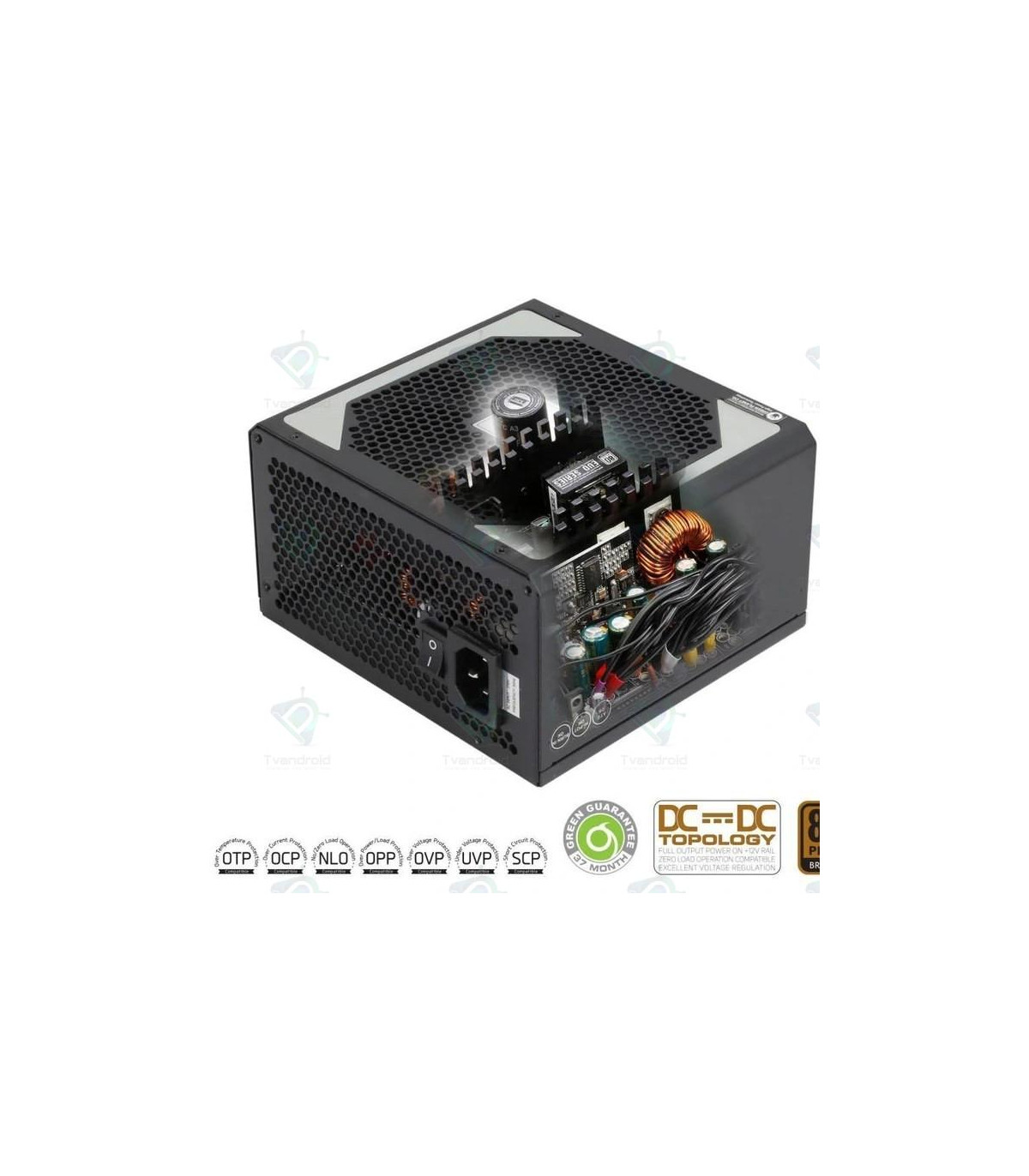

GP430A-HE Plus یک پاور 430 واتی است که توسط کمپانی گرین و مطابق با آخرین استاندارد ATX12V و ویرایش 2.31 طراحی و تولید شده است. این پاور از یک کانکتور 8 (4+4) پین جهت پشتیبانی از سوکت E-ATX در مادربردهای حرفهای پرمصرف، یک کانکتور8 (2+6) پین PCI Express برای پشتیبانی از کارتهای گرافیکی میان رده، سه کانکتور 4 پین Molex Connector، یک کانکتور 4 پین FDD و 4 عدد کانکتور 15 پین ساتا بهره میبرد. برای خنک کردن بیشتر پاور و جهت انتقال بهتر گرما سه عدد هیتسینک در بخش PFC, Switching, O-Diodes این پاور قرار داده شدهاند، همچنین یک فن 12سانتیمتری بسیار کم صدا با قابلیت تنظیم دور خودکار، متناسب با دمای داخلی که توسط کمپانی Yate Loon ساخته شده و از طراحی شش ضلعی با حفاظ به همراه خازنهایی با طول عمر بالا بهره میبرد، نیز به این سه هیتسینک کمک میکند. پاور گرین مدل GP430A-HE Plus قادر است راندمانی در حدود 82% مطابق با گواهینامه 80 Plus به شما ارایه دهد. از دیگر ویژگیهای این پاور میتوان به توپولوژی ساخت Double Forward به جهت افزایش راندمان و دقت بیشتر در عملکرد پروتکشنها و وجود مدار تصحیح ضریب توان (PFC) با عملکرد بالاتر از 0.95 در شرایط اعمال بار 20% الی 100% اشاره کرد.
حداکثر توان خروجی
430 وات
نوع کابل های خروجی
تماماً فلت (بجز کابل اصلی)
استانداردهای عمومی
CE, TUV, CB, FCC, CUL
محدوده جریان ورودی
4 آمپر
محدوده فرکانس ورودی
بین 47 الی 63 هرتز
ویرایش استاندارد ATX 12V
نسخه 2.4
گواهینامه 80PLUS
سری Bronze
محدوده ولتاژ ورودی
200-240Vac RMS
نوع مدار اصلاح ضریب توان (PFC)
Active PFC
میزان اصلاح ضریب توان
بیشتر از 0.95
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time)
16ms @ 80% Load<
توپولوژی بخش اولیه
Double-Forward
توپولوژی بخش ثانویه
Synchronous Rectification & DC-DC Converters
مشخصات خازن های ورودی
الکترولیت تایوانی از نوع 105C
مشخصات خازن های خروجی
الکترولیت تایوانی از نوع 105C
محدوده زمانبندی سیگنال P.G
بین 100 الی 500 میلی ثانیه
پروتکشن های محافظتی
(Surge & Inrush Protection (SIP, (Over/Under Voltage Protection (OVP/UVP, (Over Current Protection (OCP, (Short Circuit Protection (SCP, (OPP Over Power Protection (OPP, Over Temperature Protection (OTP), (No-Load Operation (NLO
کانکتور PCI-E (6 پین)
ندارد
کانکتور PCI-E (8 پین)
ندارد
کانکتور PCI-E (2+6 پین)
1عدد
کانکتور SATA (15 پین)
4 عدد
کانکتور Molex (4 پین)
3 عدد
کانکتور فلاپی (4 پین)
1 عدد
کانکتور E-ATX / ATX (4+4 پین)
1 عدد
ابعاد
86mm x 150mm x 140mm
مزایا
عمرمفید در شرایط استاندارد: 100,000 ساعت دامنه دمای محیط کاری: 0 تا 40 درجه سانتیگراد تنظیم اتوماتیک دور فن: SNTC بی صدا پشتیبانی از فیلترینگ ورودی EMI طول کابل های اصلی خروجی: 45 سانتیمتر نداشتن محدودیت در بارگزاری متقابل (Cross-Load) کابلهای اصلی از نوع تخت پشتیبانی از توپولوژی DC-DC
دامنه راندمان مصرف انرژی ( 230V AC)
بین 85 الی 88 درصد
میانگین راندمان مصرف انرژی (230V AC)
86 درصد
مصرف انرژی در حالت آماده به کار
(ErP Ready (< 0.5W at Standby Mode
نوع و ابعاد فن
120mm - Sleeve Bearings Fan
برآیند توان شاخه های 5V+ و 3.3V+
100, وات
جریان 12+ ولت اول
35.8, آمپر
جریان 5+ ولت استندبای
2.5, آمپر
